15KV wysokiej częstotliwości DC wysokiego napięcia łuku zapłonu falownik agregatu Boost Step-Up 18650 DIY Kit U transformator rdzeniowy Suite 3.7V

Uwaga: ten przedmiot to zestaw DIY, nie złożony. Domyślnie jedna płytka drukowana.

Cechy:
◦Ten produkt to zestaw do produkcji cewek wspomagających, obwód jest prosty i niezawodny, z profesjonalnymi rysunkami linii, elektronicznymi entuzjastami wygody badawczej

◦Zastosowania: eksperyment naukowy liceum, sprzęt elektroniczny, generator jonów ujemnych, mała produkcja naukowa. Obwód ten jest generowany, gdy stabilny łuk wysokiej częstotliwości, wysoka temperatura, może łatwo zapalić materiały palne, więc nazywano je zapalniczkami plazmowymi

Parametr:
◦ 15KV zewnętrzne wymiary transformatora około: 27 × 16 × 21mm
◦Napięcie wejściowe: DC 3.7V-4.2V (limit 12v, łatwe do uszkodzenia nie jest zalecane, transformator ten ma równie zastosowanie do napięcia wejściowego 12V, ale wymaga odpowiedniego wzrostu podstawy rezystora sprzężenia zwrotnego do około 150Ω ~ 1.5KΩ, jego rezystancja powinna być duża, aby zastąpić małą regulację lub spalony tranzystor lub transformator)
◦Prąd wejściowy: ◦Napięcie wyjściowe: około 15KV (proszę zwrócić uwagę na bezpieczeństwo, gdy jest używane)
◦Prąd wyjściowy: ≤ 0,4a
◦Odległość zapłonu bipolarnego wysokiego napięcia: ≤ 0.5 cm

◦Gdy wejście produktu kończy zasilanie 3.7V-4.2V, wtórne wyjście wysokiego napięcia nie jest podłączone do diody prostownika wysokiego napięcia i kondensatorów, poziomy zacisków wyjściowych ≤ 1.5cm długości mogą wytwarzać fioletowy łuk wysokotemperaturowy, bez trzasków, ale temperatura jest bardzo wysoka, można łatwo i natychmiast wskazać papier papierosowy, Lub nawet bardzo cienki drut spalił iskry (takie jak eksperyment chemii gimnazjum cienki drut w scenie spalania tlenu, ale nie tak dobry jak tlen tak intensywny).

Struktura transformatora:
Istnieją dwa uzwojenia pierwotne, uzwojenie pierwotne, uzwojenie zwrotne, wtórna wydajność wysokiego ciśnienia. Inne: transformator 15KV zaprojektowany dla maksymalnej mocy wyjściowej, limit wyjściowy nie może przekraczać 15KV, jest jednym centymetrem łuku, wyższe napięcie wyjściowe może uszkodzić transformator.

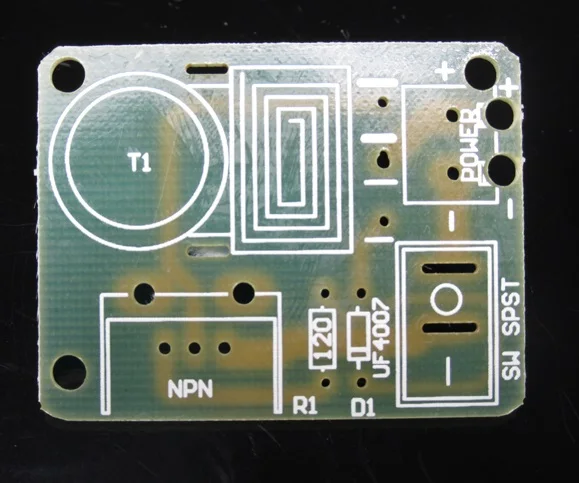

Płytka drukowana rozmiar: 4.2CM * 3.2CM * 0.16CM;

Uwagi dotyczące instalacji:
1). Z płytka drukowana części lepszej produkcji, w którym linia transformatora grubej linii i cienkiej linii, należy zwrócić uwagę na inne elementy płyty symboli jedwabiu i parametrów spawania na linii. Płyta transformatora wykonała trzy podkładki, w których środek otworu na podkładkę jest stosunkowo duży, otwór w tym samym czasie spawa gruby emaliowany przewód i cienki emaliowany przewód, gruby emaliowany przewód i dobrze emaliowany przewód nie używają tej samej strony, Takich jak z lewej grube linie i prawej stronie cienkiego drutu do lub z lewej strony cienkiej linii i prawej stronie grubej linii spawania do, w skrócie, nie używaj tej samej strony grubych linii i mogą być cienkie linie.

2). W celu, aby zapobiec wyjście 2-odległość drutu zbyt daleko, w wyniku czego nie ma obciążenia, można spawać 3P pin na wyjściu.

3). Po sukcesie produkcji, jeśli dostęp wyjściowy do kondensatora wysokiego napięcia i trzech prostowników wysokiego napięcia złożonych z obwodu podwójnego napięcia, można wytworzyć wysokie napięcie DC, możesz wykonać generator anionów, schemat połączeń wygląda następująco:

Pakiet zawiera:
15VKE = 1 transformator podwyższający typ x1
Płytka drukowana X 1
Rezystancja 120 omów X 1
UF4007 ultra-dioda szybkiego odzyskiwania X 1
N20 tranzystor X 1
Radiator X 1
M3 * 6 śruby X 1
Przełącznik łodzi X 1
3-Pin X 1
