3.5 Cal Raspberry Pi 3 Model B + ekran dotykowy 480*320 wyświetlacz LCD + pióro dotykowe + etui z ABS dla Raspberry Pi 4 Model B / 3B + /3B

3.5 calowy ekran dotykowy Raspberry Pi 480*320 wyświetlacz LCD + pióro dotykowe + etui z ABS Box dla Raspberry Pi 3 Model B +/3B lub Raspberry Pi 4B

Uwaga: ten link nie zawiera płyty Raspberry Pi!

Wprowadzenie:

Projektujemy obudowę do instalacji ekranu dotykowego 3.5 cala. Podczas korzystania z ekranu zdejmij pokrywę obudowy. Pokrywa może zainstalować wentylator chłodzący (wentylator nie jest dołączony), więc jeśli nie używasz ekranu, możesz go używać z wentylatorem chłodzącym. Projektujemy również uchwyt z wentylatorem chłodzącym, który pozwala jednocześnie korzystać z ekranu z wentylatorem chłodzącym. Możesz wybrać opcję zgodnie z potrzebami.

Ekran dotykowy połączyć się z Raspberry Pi za pomocą GPIO pin tylko, proszę nie używać interfejs HDMI podczas korzystania z ekranu dotykowego.

O przypadku:

1. Podwójne zastosowanie:

1). Ten przypadek obsługuje instalację ekranu dotykowego o przekątnej 3.5 cala i wymaga usunięcia pokrywy i wentylatora w ten sposób. (Nie możeZainstaluj jednocześnie ekran 3.5 cala i wentylator)

2). Jeśli nie używasz ekranu dotykowego o przekątnej 3.5 cala, jest to ogólny przypadek z wentylatorem chłodzącym.

2. Pełny dostęp do Raspberry Pi:

Zostawiamy każdy otwór na karty SD, HDMI , AV , Ethernet , USB , POE, kamerę, porty MIPI DSI.

3. Wspieraj wentylator chłodzący:

Możesz zainstalować wentylator chłodzący na płycie pokrywy, która zapewnia najlepsze odprowadzanie ciepła i wydłuża żywotność Raspberry Pi.(,Nie możeZainstaluj ekran 3.5 cala i wentylator w tym samym czasie)

4. Zmień otwór na dole:

Wykonujemy 2 otwory na dole, dzięki czemu można zmienić obudowę na ścianie lub coś innego. Ta konstrukcja jest bardzo wygodna podczas korzystania z ekranu dotykowego o przekątnej 3.5 cala.

5. Istnieje czarny/przezroczysty kolor do wyboru dla przypadku.

6. Jak złożyć ekran i obudowę

1). Zainstaluj Raspberry Pi na płyta bazowa

2). Włóż 3.5 calowy ekran dotykowy na Raspberry Pi przez GPIO pin poprawnie (nie daj się zepsuć)

3). Zainstalować pokrywa płyty

Około 3.5 cal ekran dotykowy:

Musisz skonfigurować sterownik, aby korzystać z tego ekranu dotykowego, obsługiwać system linux Raspbian/Ubuntu/Kali.(Ubuntu obsługuje tylko RPI 3B/3B +, nie obsługuje RPI 4B)

Użyj naszego zalecanego systemu do ekranu dotykowego. Jeśli używasz innych systemów, może nie mieć funkcja dotykowa lub może nie działać. Musisz to skonfigurować samodzielnie. Ponieważ istnieje wiele systemów, z których może korzystać Raspberry Pi, nie możemy sprawić, aby każdy system był zgodny z naszym ekranem dotykowym.

Oto link do pobrania obrazu systemowego, który już skonfigurował sterownik (na końcu linku):

Http://www.lcdwiki.com/3.5inch_RPi_Display

Zapewniamy również metodę konfiguracji systemu Raspbian:

Sposób użycia:

Zobacz ten film: https://youtu.be/5DAn_5-1Jg4 lubHttps://v.youku.com/v_show/id_XNDg4MjI1MDAwNA==.html

Możesz pobrać system imgae, który jest dobrze skonfigurowany na dole tego linku: http://www.lcdwiki.com/3.5inch_RPi_Display

Uwaga:

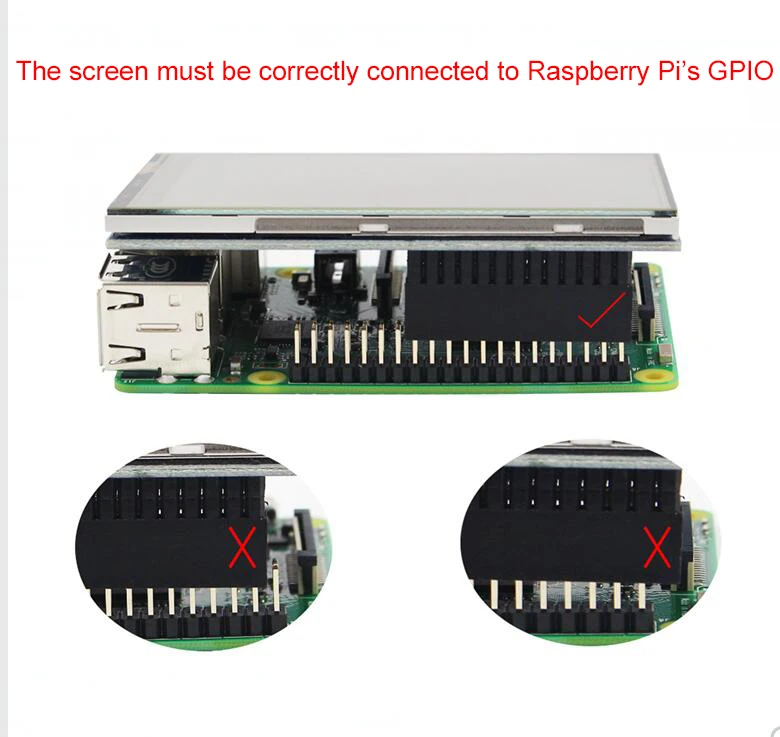

Podłącz ekran do pinów GPIO Raspberry Pi poprawnie (jak na zdjęciu). Jeśli go zgubisz, ekran straci funkcja dotykowa na zawsze. Upewnij się, że prawy pin ekranu jest wyrównany przed włączeniem zasilania.

Lista pakowania:

Opcja 1 i opcja 2:

Ekran dotykowy 1×3.5 cala (Nie obejmuje Raspberry Pi)

1 x pióro dotykowe

1 x ABS CasE dla Raspberry Pi 3

(Jak na poniższym obrazku)

Opcja 3:

Ekran dotykowy 1×3.5 cala (Nie obejmuje Raspberry Pi)

1 x pióro dotykowe

1 x ABS CasE dla Raspberry Pi 4

(Jak na poniższym obrazku)

Opcja 4:

Ekran dotykowy 1×3.5 cala (Nie obejmuje Raspberry Pi)

1 x pióro dotykowe

1 x ABS CasE dla Raspberry Pi 3

1 x metalowy uchwyt z wentylatorem chłodzącym

1 zestaw x radiatory

(Jak na poniższym obrazku)

Opcja 5:

Ekran dotykowy 1×3.5 cala (Nie obejmuje Raspberry Pi)

1 x pióro dotykowe

1 x ABS CasE dla Raspberry Pi 4

1 x metalowy uchwyt z wentylatorem chłodzącym

1 zestaw x radiatory

(Jak na poniższym obrazku)

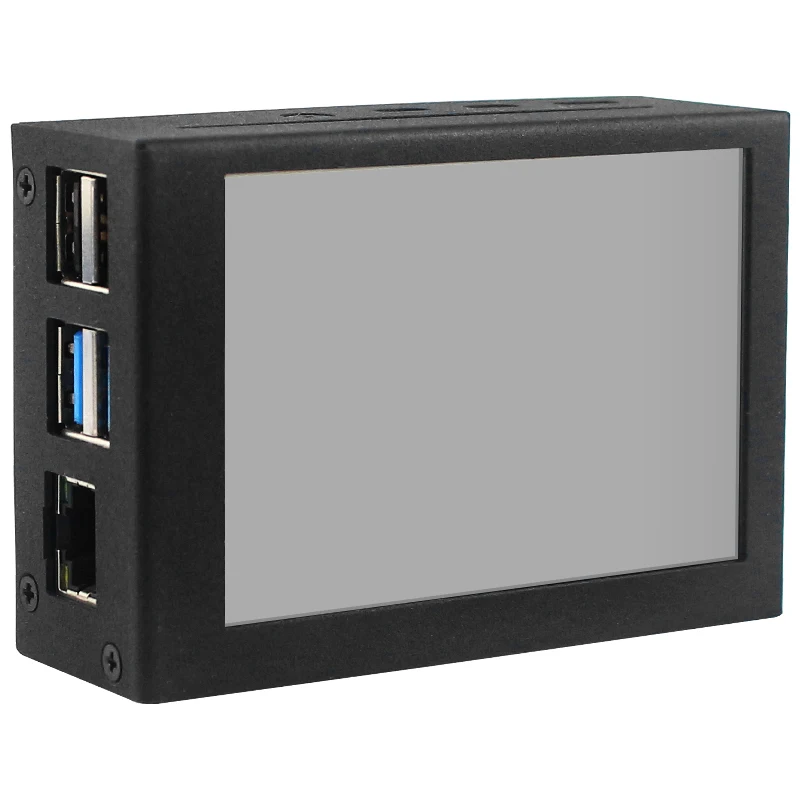

Metalowa obudowa:

Kalibracja ekranu dotykowego kalibracja ekranu dotykowego

Ten wyświetlacz LCD można skalibrować za pomocą programu o nazwie xinput_calibrator

1. Zainstaluj go za pomocą poleceń:

Cd lcd-show/

Sudo dpkg–B xinput-calibrator_0.7.5-1_armhf.deb

2. Kliknij przycisk mężczyźni na pasku zadań, wybierz preferencje-> skalibruj ekran dotykowy.

3. Zakończ kalibrację dotykową zgodnie z monitami. Może ponowne uruchomienie jest wymagane, aby kalibracja była aktywna.

4. Możesz utworzyć plik 99-calibration.conf, aby zapisać parametry dotyku (nie jest to konieczne, jeśli plik istnieje).4. Możesz utworzyć plik 99-calibration.conf, aby zapisać parametry dotykowe (nie jest to konieczne, jeśli plik istnieje).

/Ect/X11/xorg.conf.d/99-calibration.conf

5. Zapisz parametry dotykowe (mogą się różnić w zależności od LCD) do 99-calibration.conf
