Wprowadzenie:

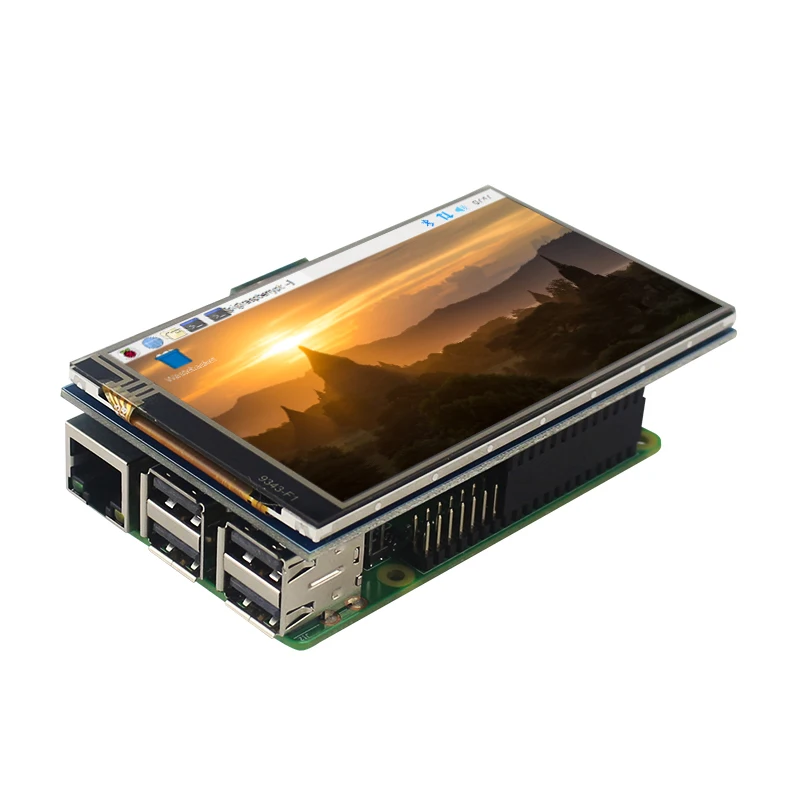

To jest ekran dotykowy dla Raspberry Pi. Do wyboru jest 3.5 cala (nie ekran IPS) i 4 cale (ekran IPS). Wyświetlacz może regulować podświetlenie i ma port wyjściowy audio. Jest podłączony do Raspberry Pi za pomocą adaptera kompatybilnego z HDMI i portów GPIO.
Nie tylko dla Raspberry Pi, może również używać na PC, ale nie ma funkcja dotykowa, gdy jest używana na PC.
Ekran musi korzystać z systemu, który konfiguruje sterownik do użycia, obsługuje system Raspbian/Ubuntu Mate/Kali/Retropie, zapewniamy metodę konfiguracji (jeśli chcesz użyć do innego systemu, musisz skonfigurować go samodzielnie)

4 cal ekran dotykowy:

Funkcja:
1. 4.0-cal IPS pełny prostokątny wyświetlacz, wsparcie HDMI-zgodne wejście, częstotliwość odświeżania do 60FPS
2. Rozdzielczość fizyczna wynosi 800×480, można dostosować do 1920×1080
3. monitor Raspberry Pi z dotykowym sterowaniem rezystancyjnym (należy zainstalować sterownik dotykowy)
4. Może być stosowany jako standard z wejściem HDMI, wyjście urządzenie do monitor do komputera (bez funkcja dotykowa)

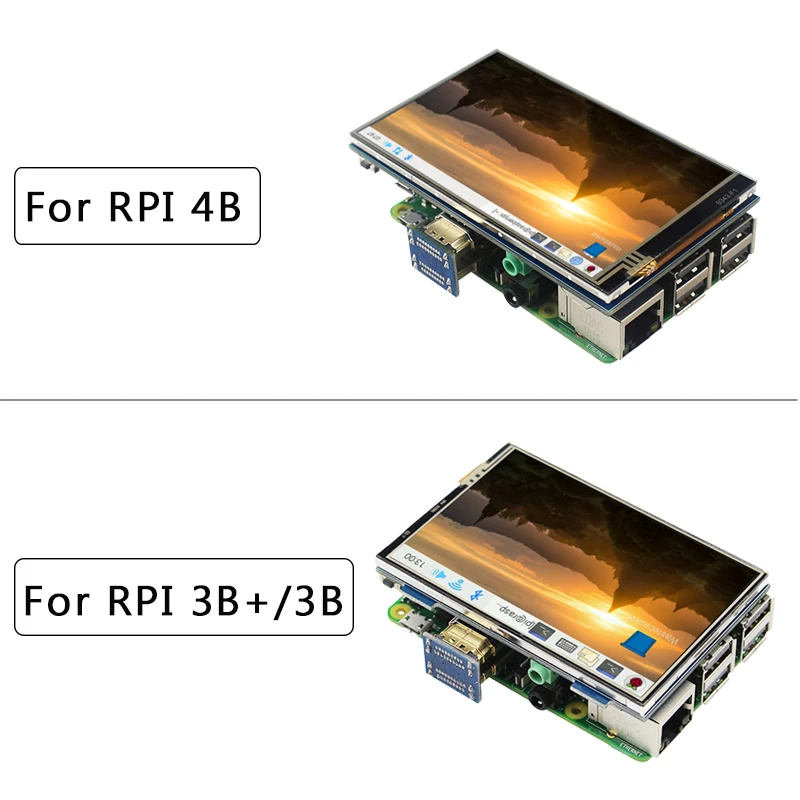

5. Kompatybilny ze wszystkimi wersjami płyt głównych raspberry Pi (raspberry Pi 1 generacja B i Zero wymagają dodatkowego kabla kompatybilnego z HDMI)
6. Wsparcie HDMI-kompatybilny wyjście audio, regulacja jasności podświetlenia
7. Obsługuj system Raspberry Pi OS(Raspbian), Retropie, Ubuntu Mate, system Kali-linux i Octopi. Przed użyciem należy zainstalować sterownik w systemie. Oto link do pobrania sterowników: http://www.lcdwiki.com/4inch_HDMI_Display-C
Proszę nie używać go do innych systemów.

Specyfikacja:
1. Rozmiar ekranu: 4.0 cala
2. Typ LCD: TFT (IPS)
3. Interfejs modułu: zgodny z HDMI
4. Rozdzielczość: 800*480 (piksel). Dostosuj do 1920×1080
5. Kontroler ekranu dotykowego: XPT2046
6. Wyświetlacz LCD sterownik IC : NT35510
7. Podświetlenie: LED (regulowane)
8. Zużycie energii: 0,16a * 5V
9. Temperatura pracy (℃) : -20 ~ 60

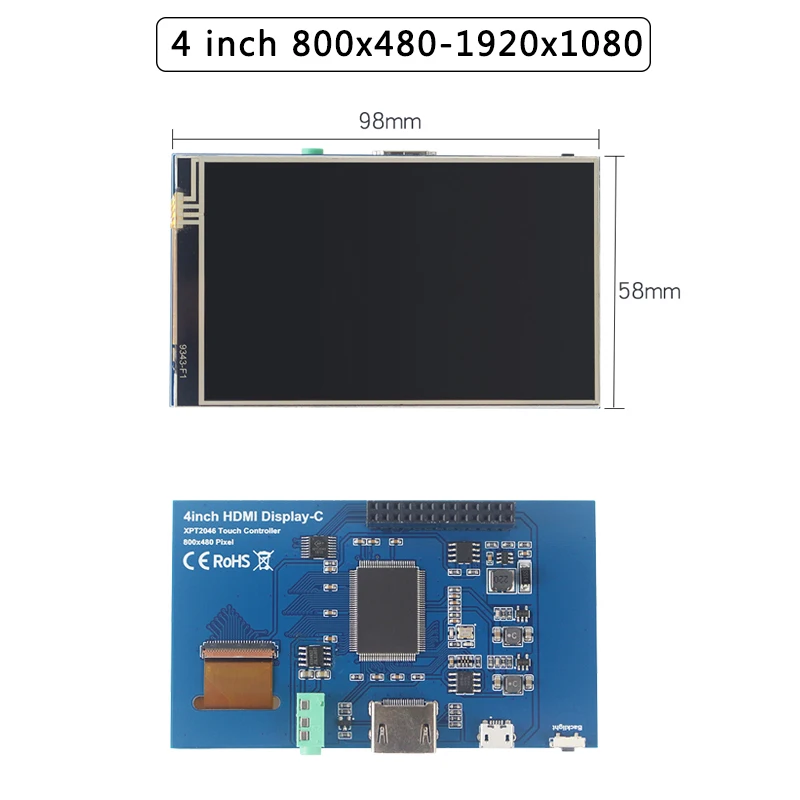

10. Rozmiar PCB modułu 98*58 (mm)

13*2 gniazdo kołkowe definicja interfejsu:

① Gniazdo Jack do słuchawek 3.5mm: wyjściowy sygnał audio
② Kompatybilny z HDMI: służy do podłączenia płyty głównej i wyświetlacza LCD do transmisji zgodnej z HDMI
③ Micro USB: uzyskaj zasilanie 5V z USB, jeśli gniazdo kołkowe ⑤-13*2 zostało podłączone, ten interfejs USB nie może być podłączony.
④ Przycisk regulacji podświetlenia: krótkie naciśnięcie zmiana podświetlenia 10%, długie naciśnięcie kilku sekund, aby zamknąć podświetlenie; Krótkie naciśnięcie, aby otworzyć podświetlenie
⑤ 13*2 gniazdo kołkowe: uzyskaj moc + 5V z raspberry Pi na LCD, jednocześnie przesyłaj sygnał dotykowy z powrotem do Raspberry Pi.

Etui na 4 cal ekran

Jeśli chcesz, aby akrylowa skrzynka dla 4 cal ekran dotykowy, proszę kliknąć na zdjęcie

Ekran dotykowy 3.5 cala:

Funkcja:
1. 3.5 cal standardowy wyświetlacz, wsparcie HDMI-zgodne wejście, częstotliwość odświeżania powyżej 60FPS
2. Rozdzielczość fizyczna 480×320, konfigurowalna rozdzielczość oprogramowania do 1920×1080
3. Jest kompatybilny z głównym komputerem mini, takim jak Raspberry Pi, BB Black, Banana Pi
4. Może być również używany jako uniwersalny wyświetlacz zgodny z HDMI, łączący komputery.
6. Używany jako wyświetlacz Raspberry Pi obsługujący Raspbian, Ubuntu, Kodi, Win10 IOT, single-touch. (Musisz skonfigurować system, podać metodę, jeśli chcesz użyć innego systemu, musisz go skonfigurować)
7. Pracuj jako monitor do komputera, obsługuj system Win7, Win8, Win10 (bez funkcja dotykowa)
8. Wsparcie HDMI-kompatybilny wyjście audio, podświetlenia jasność można regulować

Specyfikacja:
1. Rozmiar: 3.5 (cale)
2. Rozdzielczość fizyczna: 480 × 320 (kropki)
3. Regulowana rozdzielczość oprogramowania: 480 × 320 ~ 1920 × 1080 (kropki)
4. Touch: odporność na dotyk
5. Rozpraszanie mocy: 0,20 a * 5V (jasność przy 100%)
0,15 a * 5V (zamknięcie podświetlenia)
6. Rozmiar produktu: 85.5*60.6(mm)

① Przycisk podświetlenia: regulacja jasności podświetlenia, krótkie naciśnięcie podświetlenia zmienia się o 10%, długie naciśnięcie 3 sekundy, aby zamknąć podświetlenie

② Z wejściem HDMI, interfejs: z wejściem HDMI, wejście sygnału interfejs

③ Interfejs wzmacniacza: interfejs wyjściowy audio zgodny z HDMI

④ Interfejs zasilania usb: zapewnij moc zwykłego wyświetlacza (5V 1A)

⑤Transakcja raspberry pie 26PIN base: pobiera moc i zwraca dotyk z tego obszaru, gdy jest używany jako monitor raspberry pie

Jak korzystać z ekranu dotykowego

1. Dla 4 cal ekran dotykowy, proszę odnieść się do:
Http://www.lcdwiki.com/4inch_HDMI_Display-C

2. Dla ekranu dotykowego 3.5 cala, zapoznaj się z:
Http://www.lcdwiki.com/3.5inch_HDMI_Display

Jeśli masz jakiś problem, skontaktuj się z nami.
Użyj naszego zalecanego systemu do ekranu dotykowego. Jeśli używasz innych systemów, może nie mieć funkcja dotykowa lub może nie działać. Musisz to skonfigurować samodzielnie. Ponieważ istnieje wiele systemów, z których może korzystać Raspberry Pi, nie możemy sprawić, aby każdy system był zgodny z naszym ekranem dotykowym.

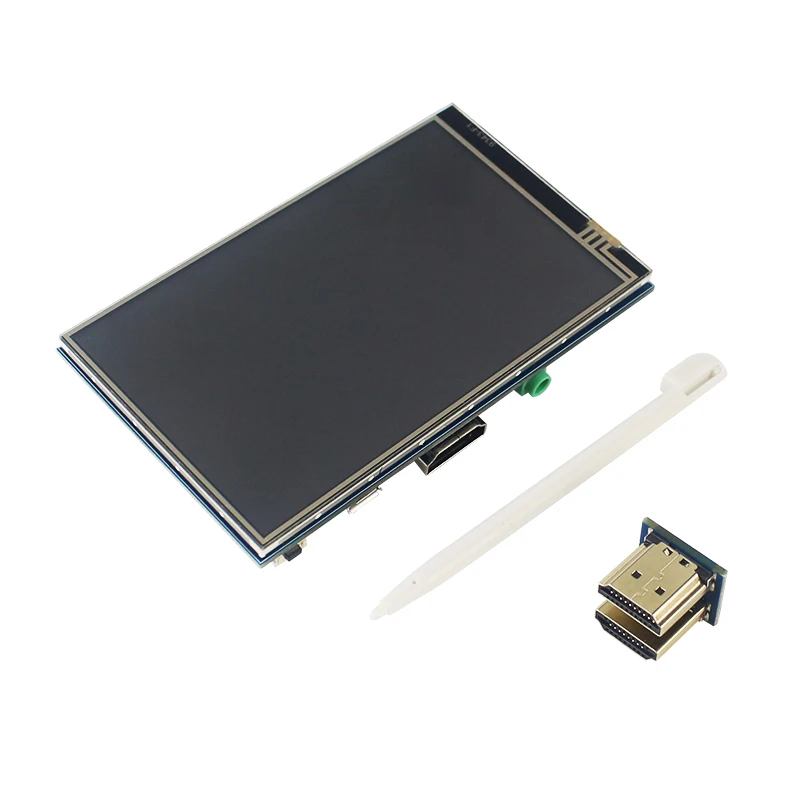

Lista pakowania:

Opcja 1:

1×4 cal ekran dotykowy
1 x pióro dotykowe
1 x adapter zgodny z MIicro HDMI
(Nie obejmują Raspberry Pi)

Opcja 2:

1×4 cal ekran dotykowy
1 x pióro dotykowe
1 x adapter zgodny z HDMI
(Nie obejmują Raspberry Pi)

Opcja 3:

1×3.5 calowy ekran dotykowy
1 x pióro dotykowe
1 x adapter zgodny z MIicro HDMI
(Nie obejmują Raspberry Pi)

Opcja 4:

1×3.5 calowy ekran dotykowy
1 x pióro dotykowe
1 x adapter zgodny z HDMI
(Nie obejmują Raspberry Pi)

Nie obejmuje Raspberry Pi

Jak do montażu
