1. Zintegrowane zbieranie obrazu i układ algorytmu razem, wszystko w jednym
2. Elastyczność, aby dostosować do warunków były palce, czy to suche palce, mokre palce, lekkie odciski palców tekstury i stare palce, wszystkie mają wysoką szybkość rozpoznawania
3. Główne obszary zastosowań: mogą być osadzone w różnych produktach końcowych, takich jak: kontrola dostępu, obecność, sejf

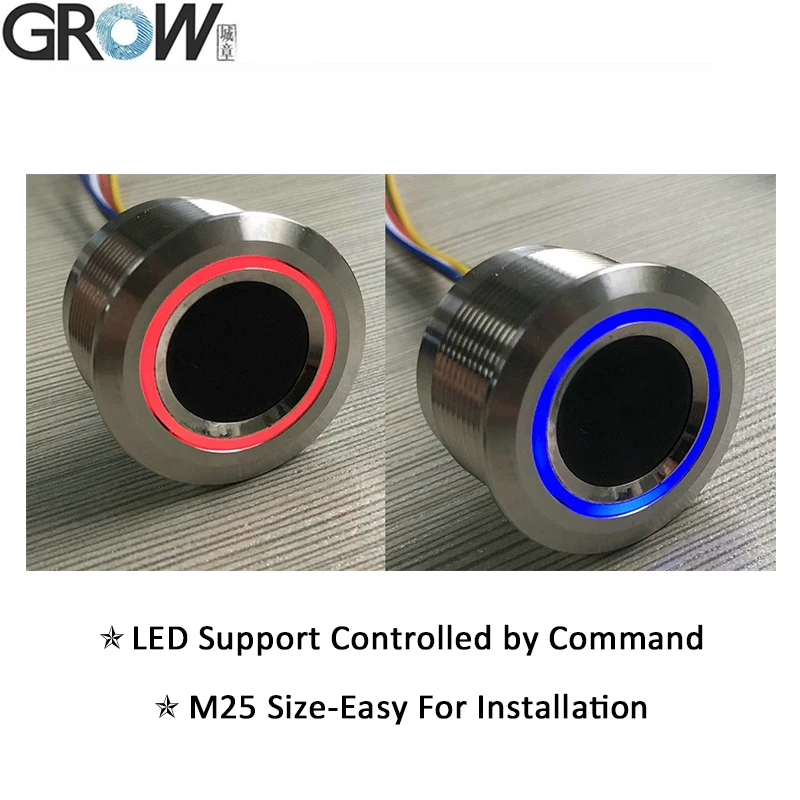

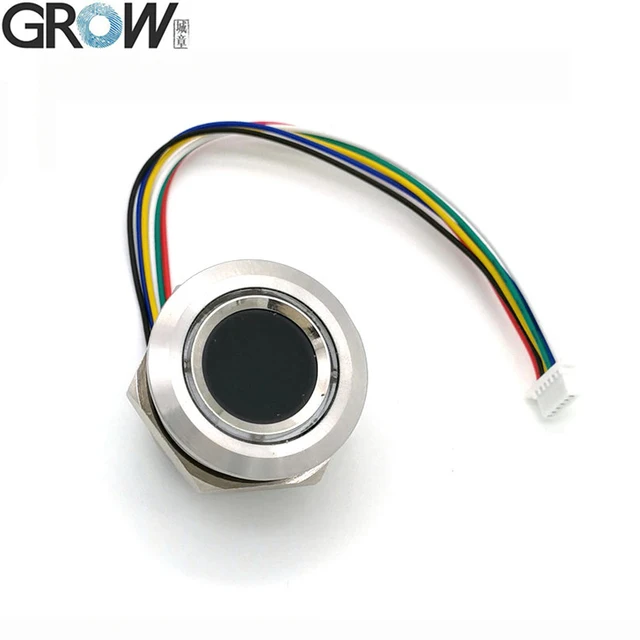

R503 ma okrągłą lampkę kontrolną, którą można kontrolować za pomocą polecenia i zapewnia gwinty o średnicy 25mm dla łatwej instalacji.

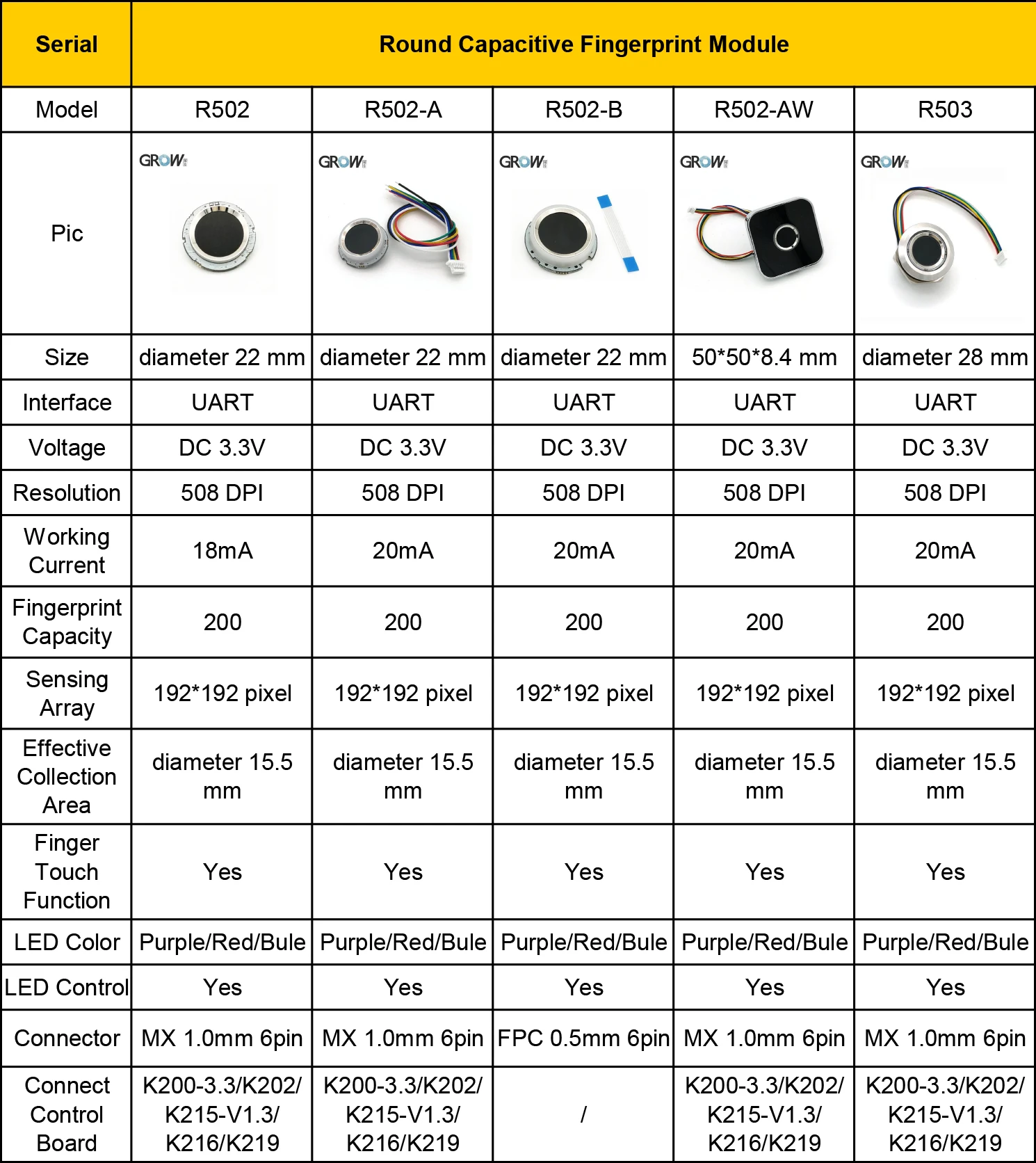

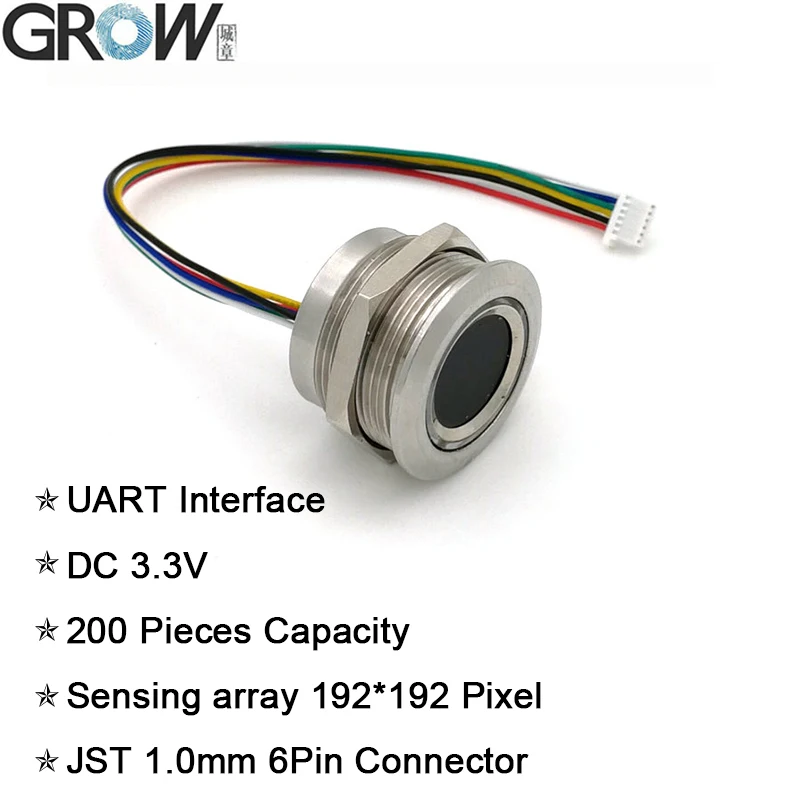

| Model | R503 |
| Typ | Pojemnościowy moduł linii papilarnych |
| Interfejs | UART(TTL) |
| Rozdzielczość | 508 DPI |
| Napięcie | DC 3.3V |
| Pojemność odcisków palców | 200 |
| Tablica czułości | 192*192 pikseli |
| Prąd roboczy | 20mA |
| Prąd czuwania | Typowe napięcie czuwania dotykowego: 3.3V, średni prąd: 2uA |

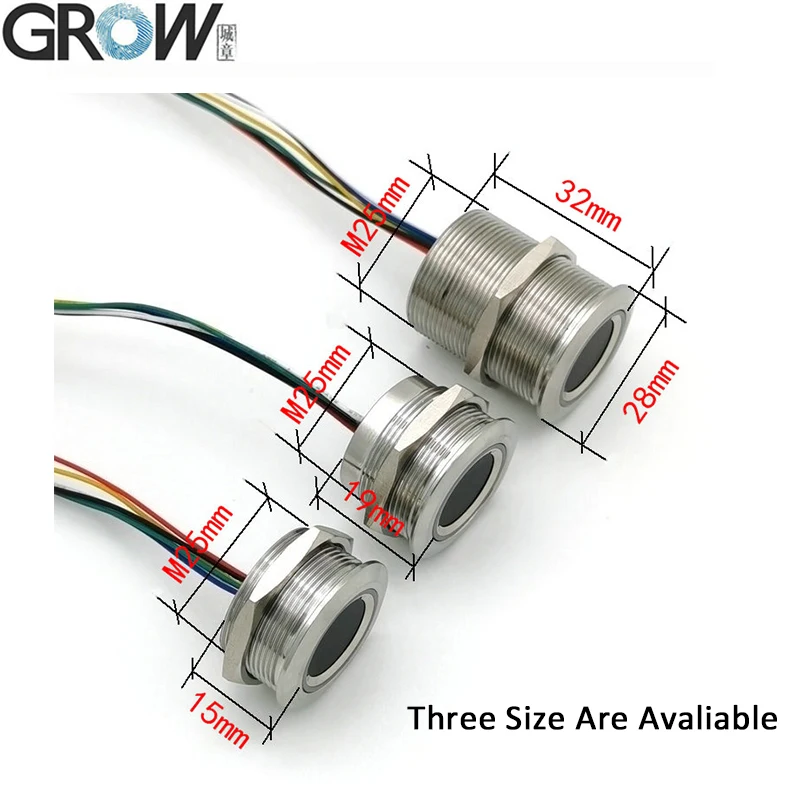

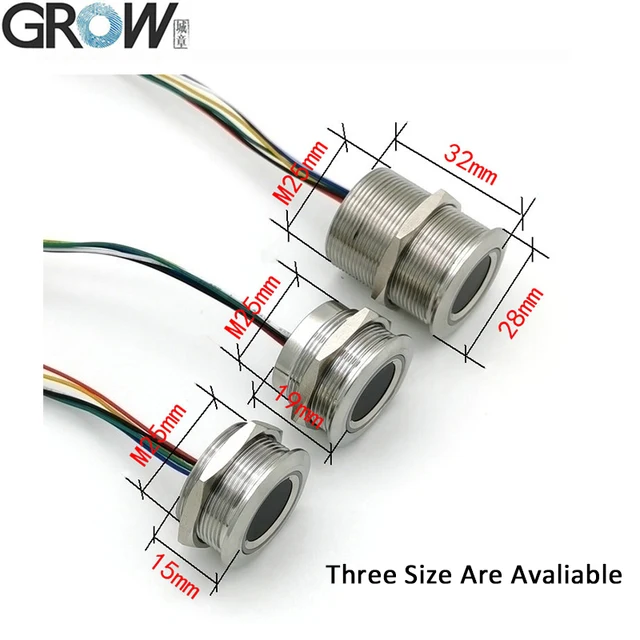

| Moduł linii papilarnych rozmiar zewnętrzny | Średnica 28 (mm) |
| Moduł linii papilarnych rozmiar wewnętrzny | Średnica 23.5 (mm) |
| Moduł linii papilarnych wysokość | 19 (mm) |
| Efektywny obszar zbiórki | Średnica 15.5 (mm) |

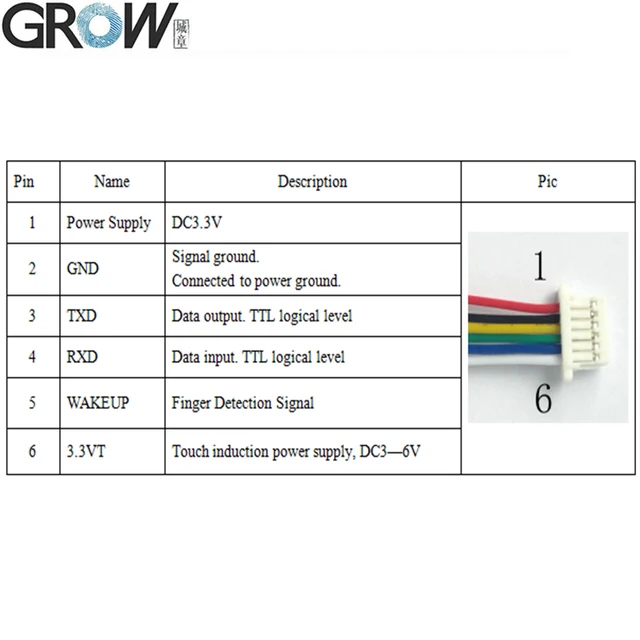

| Złącze | MX1.0-6Pin |
| Sterowanie led | Tak |
| Kolor diody LED | Niebieskie i czerwone |
| Prędkość skanowania | |
| Prędkość weryfikacji | |
| Metoda dopasowania | 1:1; 1:N |
| FRR | ≤ 1% |
| Daleko | ≤ 0.001% |
| Środowisko pracy | -20C — 60C |
| Wilgotność pracy | 10-85% |
| Antystatyczna pojemność | 15KV |
| Natężenie odporności na ścieranie | 1 milion razy |
| Szybkość transmisji komunikacji (UART): | (9600 × N) bps, gdzie N = 1 ~ 12 (domyślnie N = 6, tj. 57600bps) |
· Zapewnij bezpłatne referencyjne pliki SDK dla Arduino, Android,.Net,Windows i tak dalej.
· Zapewnić instrukcji użytkownika
Możesz pobrać instrukcję obsługi R503 z tego linku do strony internetowej:
R503 działanie programu testowego wyświetla wideo na Youtube:
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
Nabywca pokazuje:
Dla motorcryle(R503)
Do samochodu:(K215-V1.3 + R503)
Jeśli potrzebujesz plastikowej obudowy dla R503, sprawdź ten link:
Uwaga: obudowa może być odporna na deszcz i kurz, ale nie wodoodporna.
Jeśli potrzebujesz obudowy ze stopu cynku dla R503, sprawdź ten link:
W razie potrzeby płyta sterowania odciskami palców, R503 może być używany razem z K200-3.3 płyta sterowania odciskami palców
W razie potrzeby płyta sterowania odciskami palców, R503 może być używany razem z K215-V1.2 płyta sterowania odciskami palców
W razie potrzeby płyta sterowania odciskami palców, R503 może być używany razem z K216 płyta sterowania odcisków palców
W razie potrzeby płyta sterowania odciskami palców, R503 może być używany razem z K220 płyta sterowania odcisków palców
