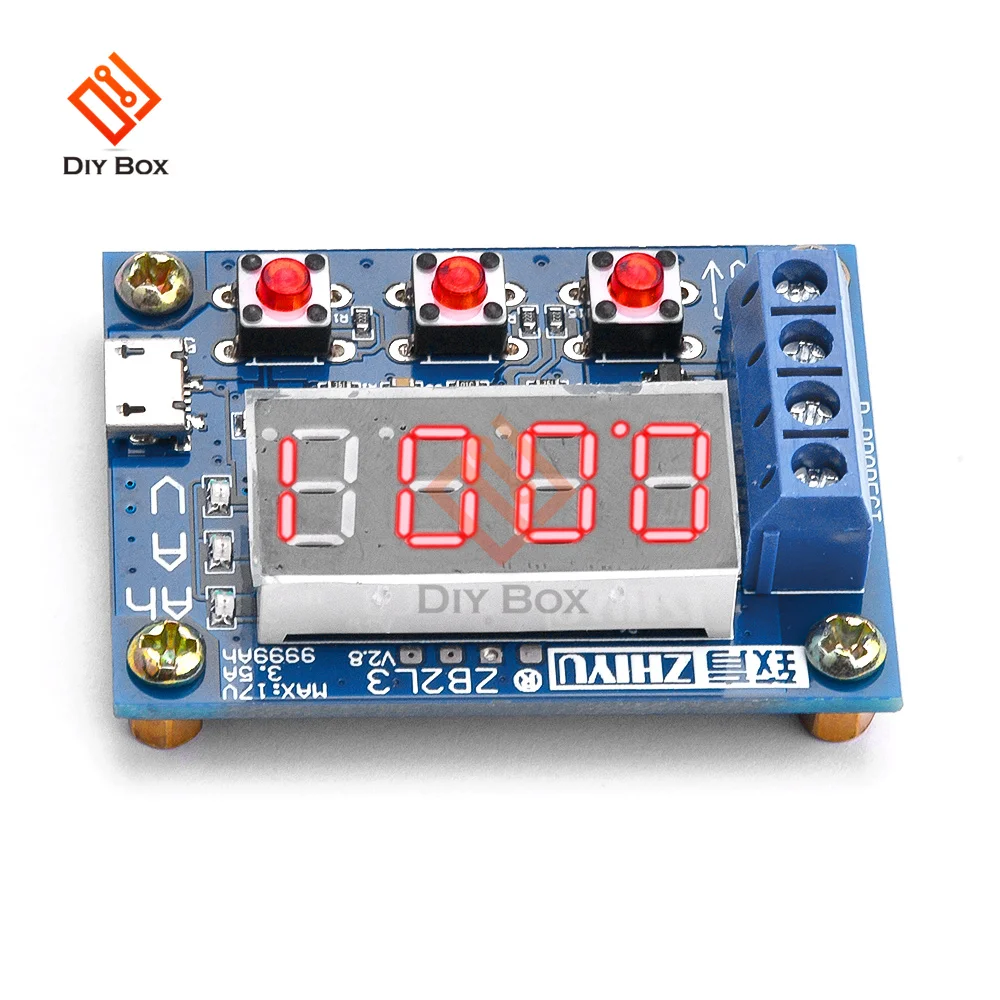

Ulepszona wersja:
Punkt sprzedaży produktu:
1. Korzystając z wysokiej jakości materiałów, jakość jest gwarantowana
2. Proste i wygodne okablowanie
3. Z interfejsem micro USB
4. Z dwoma ceramicznymi rezystorami 5W
5. Dobra wydajność
Parametry:
Napięcie zasilania: DC4.5-6V (interfejs micro USB)
Prąd roboczy: nie więcej niż 70mA
Napięcie rozładowania: rozdzielczość 1.00V-17.00V 0.01V
Zakres napięcia końcowego: 0.5-14.5V
Wsparcie przez prąd: nie więcej niż 3.500A rozdzielczość 0.001A
Błąd pomiaru napięcia: mniej niż 1% + 0.02V
Aktualny błąd pomiaru: mniej niż 1.2% +-0,002a
Zakres pojemności baterii: 9999Ah (1Ah = 1000mAh), gdy wartość jest duża, przełącz przez przesunięcie kropki dziesiętnej, gdy jest niższa niż 10Ah, jest wyświetlana jako X.XXX, gdy osiągnie 10Ah lub więcej, jest wyświetlany jako XX.XX i tak dalej.
Jak korzystać (domyślnie fabryczne):
1. Testowana bateria powinna być najpierw w pełni naładowana

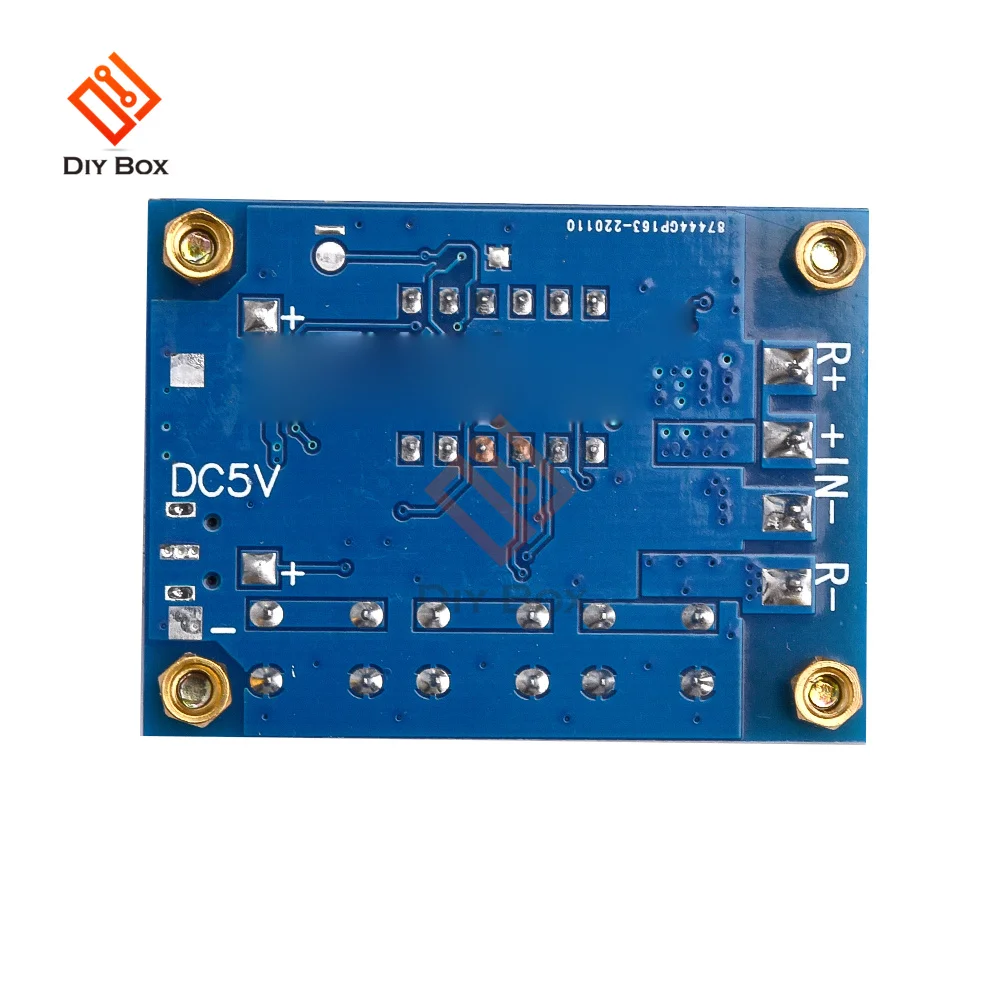

2. Podłącz biegun dodatni testowanego akumulatora do dodatniego wejścia, a biegun ujemny do ujemnego bieguna wejścia, nie podłączaj odwrotnie (odwrotne połączenie z obciążeniem może uszkodzić obwód)! Podłącz obciążenie do dodatniego bieguna wyjściowego i ujemnego bieguna wyjściowego i podłącz zasilanie robocze do micro USB testera (nie używaj zasilacza USB do komputera stacjonarnego lub notebooka), I napięcie baterii będą wyświetlane w tej chwili.
3. Aby rozpocząć test bezpośrednio, wystarczy nacisnąć przycisk “OK”, tester może automatycznie sformułować odpowiednie napięcie końcowe zgodnie z całkowicie naładowanym napięciem akumulatora, A test rozpocznie się po 3 miganiu. Naciśnij przycisk “+” lub “-“, aby zmienić stan wyświetlania, napięcie zakończenia jest wyświetlane jako początek P, tył reprezentuje wartość napięcia, A rozdzielczość wynosi 0.1V. Po ustawieniu naciśnij “OK”, aby rozpocząć test
4. Po uruchomieniu testu tester włączy przełącznik elektroniczny, który steruje obciążeniem, a wyświetlanie danych podczas testu wyświetli się po kolei wśród pojemności rozładowania (Ah), prąd rozładowania (A) i napięcie baterii (V). Naciśnij przycisk, aby szybko przełączyć zawartość wyświetlacza. Gdy napięcie baterii osiągnie ustawione napięcie zakończenia, tester odcina przełącznik kontroli obciążenia, a wyświetlane dane pozostają na pojemności (Ah) i szybko miga wraz z odpowiednią lampką kontrolną. Wyświetlana pojemność w tym czasie to rzeczywista pojemność baterii. Pojemność rozładowania, naciśnij “OK”, aby przestać migać i stabilnie wyświetlać dane, naciśnij ponownie przycisk “OK”, aby przywrócić stan włączenia, aby wymienić baterię i przetestować następną sekcję
Suplement: podczas testu można nacisnąć przycisk “+”, aby wyjść z bieżącego testu i zachować rozładowane dane, a tester powraca do stanu wskaźnik napięcia. W tym czasie przyciski “+” i “-” mogą modyfikować napięcie końcowe i naciskać “OK”, aby kontynuować test; lub możesz wyjść z bieżącego testu i wyczyścić rozładowane dane, naciskając przycisk “-“.
Zaawansowane ustawienia funkcji:
W przypadku braku zasilania, naciskaj przycisk “OK” i włącz zasilanie microUSB, tester wchodzi w ustawienie funkcji, istnieją dwa ustawienia, użyj przycisku “+” “-“, aby zmodyfikować i “OK” Aby wprowadzić następny element i zapisać zakończ:
Ustawienie pozycji 1: funkcja automatycznej identyfikacji napięcia “AUon”/”AUoF” oznacza włączanie/wyłączanie. Proszę ręcznie ustawić napięcie zakończenia po wyłączeniu, a wartość każdego ustawienia zostanie automatycznie zapisana w tym samym czasie.
Ustawienie pozycji 2: automatyczny obrót funkcja wyświetlania “ALon”/”ALoF” oznacza włączanie/wyłączanie. Po wyłączeniu zawartość wyświetlacza nie zostanie automatycznie przełączona podczas testu, ale może być przełączana tylko ręcznie
Kod błędu i znaczenie:
Err1: napięcie baterii jest wyższe niż 15V
Err2: napięcie baterii jest niższe niż ustawione napięcie zakończenia
Err3: bateria nie może wytrzymać prądu rozładowania obciążenia lub opór wewnętrzny linii jest zbyt duży
Err4: prąd jest zbyt duży (prąd przekracza 3.1A)
Err5: niewłaściwe użycie lub błąd okablowania spowodował wypalenie urządzenia i nie można go użyć (prąd próbkowania lub przełącznik sterowania MOS spalony)
Środki ostrożności:
1. Jeśli bateria jest podłączona odwrotnie, gdy obciążenie jest włączone, a prąd obciążenia jest duży (około> 0,8a), rura przełącznika obwodu może zostać uszkodzona
2. Fabryka została skalibrowana i testowane jeden po drugim i została zaprojektowana z wtórną funkcją kalibracji
3. W celu poprawy dokładności pomiaru napięcia, obwód ten specjalnie zaprojektował odchylenie DC. Gdy terminal nie jest podłączony do niczego, zostanie wyświetlone małe napięcie, które nie ma wpływu na rzeczywisty pomiar. Jeśli zwarjesz zacisk wejściowy (w tym momencie musi to być 0V), wyświetli 0. Jeśli chcesz zrozumieć zasadę, możesz odnieść się do twierdzenia superpozycji w elektrotechnice.

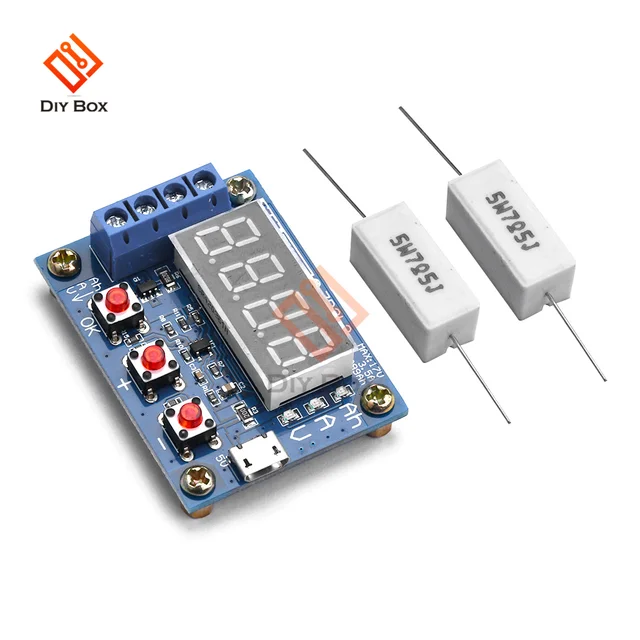

Pakiet obejmuje:
Rezystor ceramiczny X2
Moduł X1

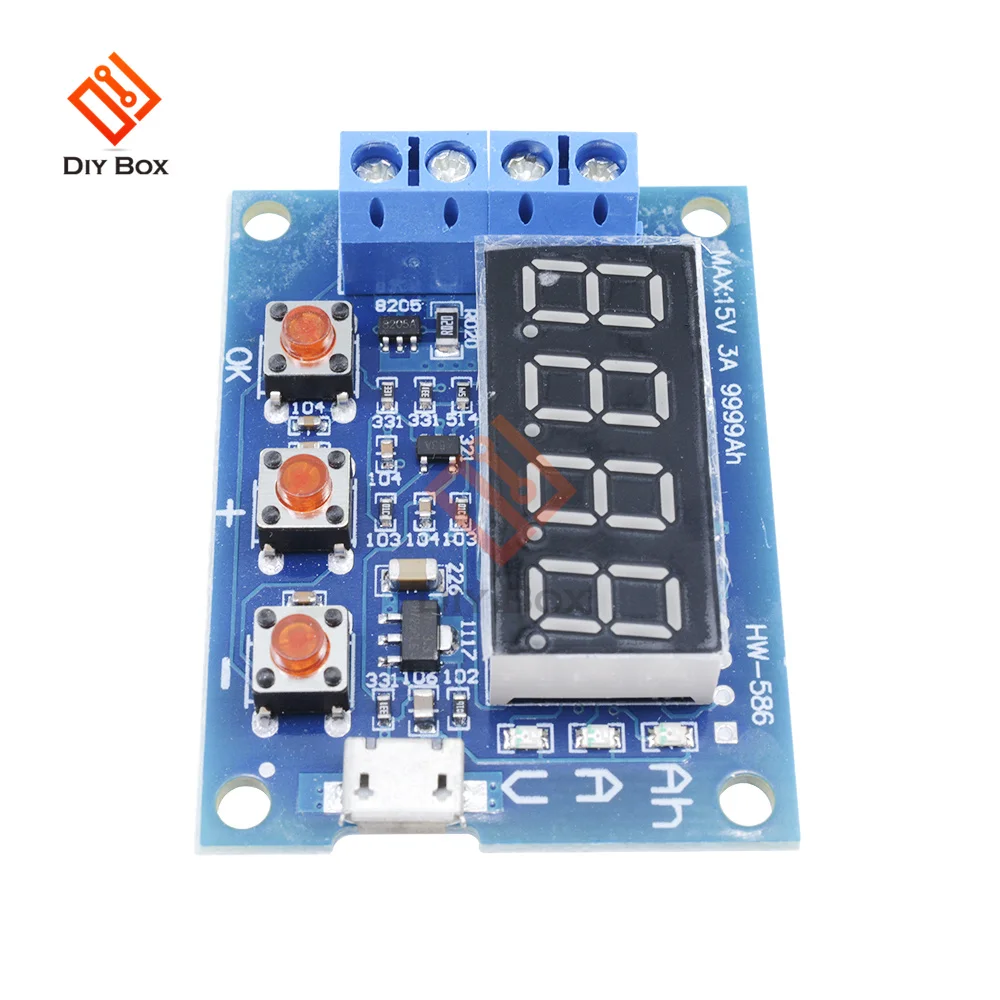

Wersja regularna:
100% nowy, wysokiej jakości
Materiał: elementy elektryczne
ZB2L3 tester pojemności akumulatora typ rozładowania 1.2-12V zewnętrzny nośność akumulator i inne testy 18650 narzędzie, jednofunkcyjny, w celu uzyskania w czasie rzeczywistym zintegrowanych wyników prądu rozładowania poprzez kontrolowanie obciążenia
Maksymalne wsparcie 15V 3A rozładowania przez napięcie i prąd rozładowania, nie rozładowuje się
Maksymalna pojemność statystyki wsparcie 9999Ah (9999000mAh)
Automatyczna identyfikacja i rozwój odpowiednich napięć zakończenia akumulatora można również regulować ręcznie
Dane techniczne:
Napięcie zasilania: DC4.5-6V (złącze micro USB)
Prąd roboczy: mniej niż 70mA
Napięcie rozładowania: rozdzielczość 1.00V-15.00V 0.01V
Zakres napięcia końcowego: 0.5-11.0V
Obsługiwane przez prąd: rozdzielczość 3.000A 0.001A
Maksymalny błąd pomiaru napięcia: 1% + 0.02V
Maksymalny błąd pomiaru prądu: 1.5% ± 0,008a
Maksymalny zakres pojemności akumulatora: 9999Ah (1Ah = 1000mAh) większa wartość jest przełączana przez przesuwanie kropki dziesiętnej, gdy wyświetlacz jest mniejszy niż 10Ah X.XXX, osiąga 10Ah XX.XX jak pokazano powyżej i tak dalej.
Rozmiar płytki: 50mm x 37mm
Rozmiar gotowego produktu: 50mm X 37mm X 17mm (długość X szerokość X wysokość maksymalny rozmiar pozycji, w tym wysokość z miedzianymi stopkami)
Uwaga:
Podczas korzystania z oporu procesu rozładowania, obciążenie rezystancyjne będzie poważnie ogrzewane, należy zwrócić uwagę na bezpieczeństwo!
Aby poprawić dokładność pomiaru, napięcie tego obwodu jest specjalnie zaprojektowane do polaryzacji DC. Gdy terminal nie pokazuje napięcia, małe napięcie nie wpływa na rzeczywisty pomiar. Jeśli zacisk wejściowy jest zwarty (bezwzględny 0V), wyświetli 0
Brak sprzedaży detalicznej pakiet
Ze względu na różnice między różnymi monitorami, zdjęcia mogą nie odzwierciedlać rzeczywisty kolor rzecz. Dzięki!!

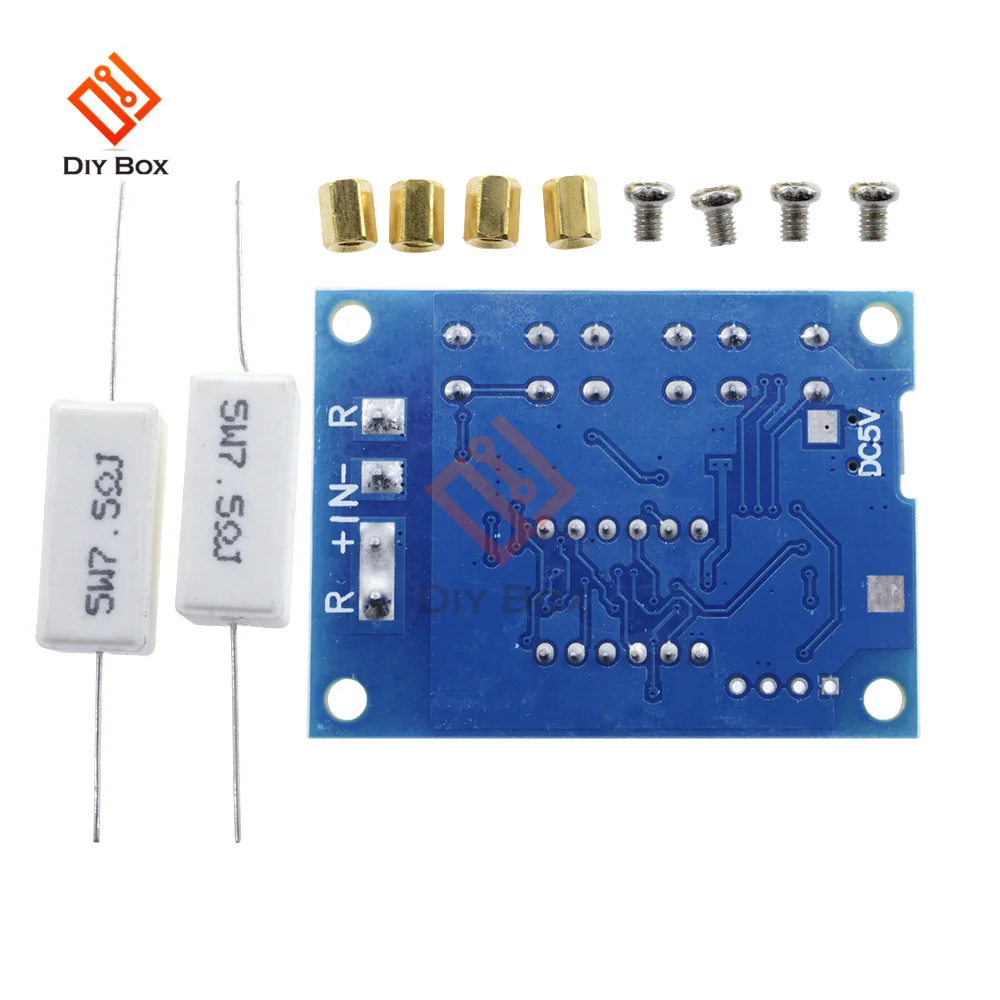

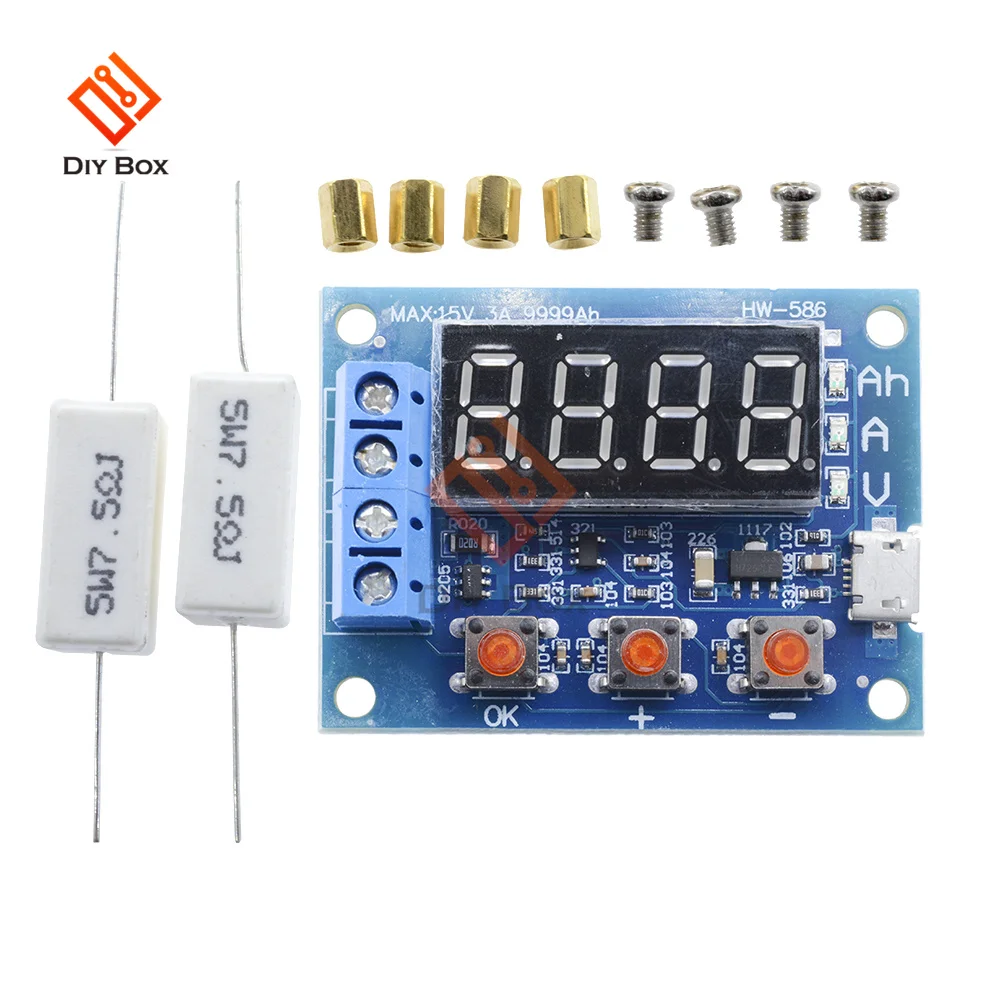

Pakiet obejmuje:
1 * bateria Tester pojemności
1 * odporność na obciążenie
